Trefjatengd



Trefjatengd leysidíóða er tækni sem tengir leysidíóða við ljósleiðara og er notuð til að tengja leysiorku frá leysidíóðum við ljósleiðara til sendingar. Þessi tækni sameinar smæðingu og mikla afköst leysidíóða með sveigjanleika og langri-flutningsgetu ljósleiðara, sem rjúfa þá takmörkun að hefðbundnir leysir verði að setja þar sem þeir eru notaðir. Ferlið við að tengja leysidíóða við ljósleiðara er að nota röð af sjónþáttum (linsur) til að aðstoða við nákvæma samsvörun og aðlaga þvermál ljósleiðarakjarna, til að tengja leysirinn sem leysirdíóðan gefur frá sér inn í ljósleiðaralínuna fyrir sendingu. Þar sem leysirinn sem leysir díóðan gefur frá sér er ólíkur, er núll-fjarlægðarbletturinn líka miklu stærri en þvermál ljósleiðarakjarna, þannig að linsa er nauðsynleg til að draga úr tapinu. Trefjatengd leysirdíóða er mikið notuð í ýmsum aðstæðum sem krefjast leysisljósgjafa, svo sem algengra dælugjafa fyrir trefjalasa eða solid-laser, handfestan leysisfegurðarbúnað osfrv. Með ljósleiðarasendingu er hægt að leysa vandamálið við að breyta stefnu leysisins vegna sterkrar sameiningar hans, en dregur einnig úr þyngd handfesta tækisins.

2 pinna

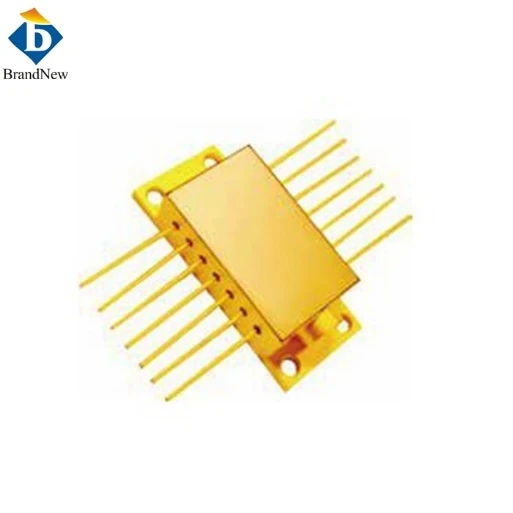

14 pinna fiðrildi

Margir pinnar

Brandnew afhendir trefjatengdar leysidíóða sem nota faglega tengitækni, sem njóta margra kosta, td fyrirferðarlítið hönnun, stöðugt úttak, mikið afl, mikil afköst og þægilegar umbúðir. Nákvæm vinnsla og varkár röðun allra sjónþátta inni í einingunni gerir kleift að tengja geislann í ljósleiðara. Fáanlegt á breitt svið bylgjulengda (375nm-1940m), með úttaksafl frá milliwatt til kílóvött af trefjum þvermál frá 50 µm og upp. Fjölmargir eiginleikar, þar á meðal línuþrengingar og bylgjulengdarstöðugleikastillingar sem og vöktunarvalkostir.

Ljósið sem kemur út úr trefjunum hefur hringlaga og einsleitan styrkleikasnið.

Það gerir leysidíóðum og hitakössum kleift að vera staðsett fjarlægt þaðan sem leysirljósið er notað.

Auðvelt er að skipta um gallaða trefja-tengda díóða leysira án þess að breyta röðun tækisins þar sem ljósið er notað.

Auðvelt er að sameina trefja-tengd tæki við aðra-ljósleiðaraíhluti.

Multimode trefjatengd leysidíóða

Stöðugt bylgjulengd trefjatengd leysidíóða

Einhams trefjatengd leysidíóða

‌Trefjatengd leysidíóða er tæknileg vara sem tengir leysidíóða við ljósleiðara. Það er notað til að tengja leysiorku frá leysidíóðunni við ljósleiðarann ​​til sendingar. Þessi tækni sameinar smæðingu og mikla afköst leysidíóða með sveigjanleika og langri-flutningsgetu ljósleiðara, sem brýtur takmarkanir hefðbundinnar leysirnotkunar.

Vinnureglan um trefjatengda leysidíóða felur aðallega í sér leysiframleiðslu, trefjasendingu, tengibúnaði og gæðaeftirliti geisla. Geisladíóða er tæki með hálfleiðara efnisbyggingu sem nær ljósmögnun við viðeigandi ytri aðstæður (svo sem strauminnspýtingu) og gefur að lokum frá sér há-birtustig og há-samhengi leysirljós. Sem miðill fyrir leysisendingar hefur ljósleiðarinn verulega kosti eins og lítið tap, mikla sendingu og viðnám gegn rafsegultruflunum. Linsan getur nákvæmlega stillt geislann frá leysidíóðunni á kjarna ljósleiðarans og þannig náð skilvirkri sendingu ljósmerkja.

Trefjatengd leysidíóða er mikið notuð í klippingu, dælingu, fegurð, vísindarannsóknum, LDI útsetningu og öðrum sviðum. Það getur sent leysirinn á fjarlægan stað til notkunar, sem gerir endann á ljósgjafanum léttari og hentugri fyrir handfesta notkun. Að auki geta trefjatengd leysidíóða eða -einingar á skilvirkan hátt örvað vinnuefni og bætt vinnuskilvirkni án þess að taka of mikið innra pláss.

Ástæðan fyrir því að leysidíóða verður að samræma áður en trefjatenging er gerð er til að bæta tengingarskilvirkni og geisla gæði. Collimation vísar til þess að stilla geislann sem leysir díóðan gefur frá sér í minna frávikshorn með því að nota trefjakollimator fyrir betri tengingu við trefjarnar. Sameining getur verulega bætt tengiskilvirkni, dregið úr ljósorkutapi og bætt gæði geisla.

Ástæðurnar fyrir því að samræma leysidíóða innihalda aðallega eftirfarandi þætti:

Bættu tengiskilvirkni: Sameining getur tryggt að geislinn sem leysir díóðan gefur frá sér sé betur í takt við móttökuendahlið trefjarins og bætir þannig skilvirkni tengisins. Framfarir á skilvirkni tengi þýðir að meiri ljósorka er í raun send inn í ljósleiðarann, sem dregur úr orkutapi.

Bættu gæði geisla: Samsetti geislinn hefur minna frávikshorn, sem þýðir að geislinn getur viðhaldið betri stefnu og fókus meðan á sendingu stendur og þannig bætt gæði geislans. Þetta er mikilvægt fyrir forrit sem krefjast mikillar-nákvæmni geisla.

Draga úr flutningstapi: Samanlagði geislinn getur á skilvirkari hátt nýtt flutningsgetu ljósleiðarans og dregið úr flutningstapi af völdum geislaafviks. Þetta er sérstaklega mikilvægt fyrir langa-sendingar til að tryggja stöðugleika og áreiðanleika merkja.

Nánar tiltekið er samrunaferlið venjulega framkvæmt með því að nota trefjakollimatora, tækni sem samræmir endaflöt ljósleiðarans við samræmda. Hlutverk collimator er að stilla losunarendahlið ljósleiðarans til að vera í samræmi við geislastefnu leysidíóðunnar og tryggja að geislinn geti farið inn í ljósleiðarann ​​með minnsta frávikshorninu. Þetta ferli krefst nákvæmrar aðlögunar á stöðu og horni trefjakollimatorsins til að tryggja ákjósanlegasta geislajöfnun og tengiskilvirkni.



Úttak leysir díóða í lausu rými er tækni sem notar ljósbylgjur til að dreifa sér í lausu rými (eins og andrúmslofti og lofttæmi) til að senda upplýsingar. Það sendir mótuð ljósmerki í gegnum sendinn, breiðist út um laust pláss og er móttekið og afstýrt af móttakara til að ná fram upplýsingasendingu. Sendingarmiðill staðbundinna sjónsamskipta er laust pláss, þar með talið andrúmsloft og lofttæmi. Þessi flutningsaðferð krefst ekki efnislegrar miðlunar, en er fyrir miklum áhrifum af umhverfinu, svo sem truflunum í andrúmslofti og veðurskilyrðum. Hvað varðar sendingarfjarlægð og andstæðingur-truflunargetu, er sendingarfjarlægð leysisdíóðaúttaks lausu rýmis yfirleitt stutt, takmörkuð af andrúmsloftsaðstæðum og næmi móttakarans, en hún getur fræðilega náð mjög mikilli bandbreidd. Hvað varðar notkunarsviðsmyndir er úttak leysir díóða í lausu rými aðallega notað í sérstöku umhverfi eins og gervihnattasamskiptum, djúpgeimkönnun og drónasamskiptum.

Óska eftir tilboði núna







Trefjatengd leysidíóðaútgangur er tækni sem notar ljósbylgjur til að dreifa sér í ljósleiðara til að senda upplýsingar. Ljósleiðarar eru venjulega gerðar úr kvarsgleri eða plasti. Í gegnum meginregluna um heildar innri endurspeglun í ljósleiðara endurspeglast sjónmerki margsinnis inni í ljósleiðarunum og ná þannig langri-fjarlægðarsendingu. Fiber collimator er sjónþáttur sem notaður er fyrir inntak og úttak. Það breytir ólíku ljósi sem sent er frá ljósleiðaranum í samhliða ljós (Gaussian geisla) í gegnum kúpta linsu að framan, þannig að ljósið er tengt inn í nauðsynlegan búnað með hámarks skilvirkni eða tekur á móti ljósmerkinu með hámarks skilvirkni. Sendingarfjarlægð trefjatengdrar leysidíóðaúttaks getur náð hundruðum kílómetra eða jafnvel lengra, allt eftir gæðum ljósleiðarans og merkjamögnunartækni. Að auki hafa ljósleiðarasamskipti sterka and-truflunargetu og stöðuga sendingu. Trefjatengd leysidíóðaútgangur er mikið notaður í föstum eða farsímanetum eins og fjarskiptanetum, internetinu og kapalsjónvarpi.

Óska eftir tilboði núna





Hvað varðar sendingarfjarlægð og andstæðingur-truflunargetu, er sendingarfjarlægð leysisdíóðaúttaks lausra rýmis yfirleitt stutt, takmörkuð af andrúmsloftsaðstæðum og næmi móttakarans, en hún getur fræðilega náð mjög mikilli bandbreidd. Sendingarfjarlægð trefjatengdrar leysidíóðaúttaks getur náð hundruðum kílómetra eða jafnvel lengra, allt eftir gæðum ljósleiðarans og merkjamögnunartækni. Að auki hafa ljósleiðarasamskipti sterka vörn gegn-truflunum og stöðugri sendingu.

Hvað varðar notkunarsviðsmyndir er úttak leysir díóða í lausu rými aðallega notað í sérstöku umhverfi eins og gervihnattasamskiptum, djúpgeimkönnun og drónasamskiptum. Trefjatengd leysidíóðaútgangur er mikið notaður í föstum eða farsímanetum eins og fjarskiptanetum, internetinu og kapalsjónvarpi.

Lykillinn að því að lengja líftíma -tengdu leysidíóðunnar er rétt notkun og viðhald. Trefja-tengdar leysidíóður eru tæknileg vara sem tengir leysiorku frá leysidíóðu í ljósleiðara. Líf þeirra er fyrir áhrifum af mörgum þáttum, þar á meðal vinnuumhverfi, hitastýringu og verndarráðstöfunum við notkun.

Í fyrsta lagi er að viðhalda viðeigandi vinnuumhverfi mikilvægur þáttur í að lengja endingu trefjatengdrar leysidíóða. Laserdíóða er mjög viðkvæm fyrir hitastigi og of hátt hitastig mun flýta fyrir öldrun tækisins, þannig að kælir þarf til að stjórna hitastigi. Eftir að kveikt hefur verið á kælitækinu skaltu ganga úr skugga um að vatnsrennslið sé slétt og laust við loftbólur til að forðast skemmdir á leysirörinu af völdum loftbóla.

Í öðru lagi eru regluleg skoðun og viðhald búnaðarins einnig nauðsynlegar ráðstafanir. Þar á meðal að athuga hvort vatnsrennsli og vatnsvörn virki rétt, hvort það sé rusl í kringum háspennutengið eða of nálægt málminum, og forðast að frysta kælivatn í lágu-hitaumhverfi, geta þessar ráðstafanir í raun lengt endingartíma leysirörsins.

Að auki er sanngjörn notkun og að forðast of mikla streitu einnig lykillinn að því að lengja endingu trefjatengdrar leysidíóða. Við notkun skal gæta þess að fara ekki yfir hámarksafl og straum sem búnaðurinn tilgreinir til að forðast ótímabæra öldrun tækisins vegna of mikils álags.

Að lokum, að fylgja réttum uppsetningar- og notkunarferlum er einnig grundvöllur þess að tryggja-langtíma stöðugan rekstur trefjatengdrar leysidíóða. Rétt uppsetning getur dregið úr tjóni af völdum óviðeigandi notkunar, en að fylgja notkunaraðferðum getur komið í veg fyrir bilanir í búnaði af völdum rangrar notkunar.

Lögun ljósleiðaraúttaksgeislans fer venjulega eftir gerð trefja og sérstakri notkun. ‌ Lögun geislaúttaksins frá ljósleiðaranum getur verið fjöl-hamur eða stakur-hamur. Sérstök form eru hringlaga, sporöskjulaga osfrv., allt eftir hönnun og notkunarskilyrðum ljósleiðarans.

Gerð trefja hefur veruleg áhrif á lögun geisla. Geislalögun ‌multimode trefja‌ er venjulega ólíkari vegna þess að ljós ferðast eftir mismunandi leiðum í multimode trefjum og skapar margar stillingar. Þessar stillingar munu valda því að geislinn dreifist hraðar við útbreiðslu og geislaformið verður flóknara. Aftur á móti leyfir ljósleiðarinn með einum-stillingu aðeins einni stillingu að dreifast, þannig að lögun geislanna er einbeittari og útbreiðslufjarlægðin er lengri, sem gerir það hentugt fyrir forrit sem krefjast langrar-fjarlægðarsendingar.

Framleiðsla geislaforms frá ljósleiðara hefur einnig áhrif á hönnun og notkunarskilyrði trefja. Til dæmis getur trefjatengingartækni mótað ljósgeislaúttakið frá trefjunum í hringlaga eða aðra sérstaka lögun til að uppfylla mismunandi umsóknarkröfur. Með því að stilla tölulegt ljósop og sendingarbylgjulengd trefjanna er hægt að fínstilla fókus og lögun geislans. Að auki mun brotstuðull dreifing ljósleiðarans einnig hafa áhrif á útbreiðsluham og lögun ljósgeislans. Skrefbrotstuðull trefjar og flokkaður brotstuðull trefjar hafa mismunandi geislaflutning‌.

Helsti munurinn á eintengdu trefjatengdu leysidíóða og multimode trefjatengdu leysidíóða er mismunandi gerðir ljósleiðara sem þeir styðja. Einhams trefjatengd leysidíóða er hentugur fyrir einstillingar ljósleiðara, en multimode trefjatengd leysirdíóða hentar fyrir multimode ljósleiðara.

Einkenni einhams trefjatengdra leysidíóða eru:

Aðlögunarhæfni trefjategunda: Einhams trefjatengd leysidíóða er sérstaklega hönnuð fyrir ljósleiðara í einstillingu, sem hafa lítið sviðsþvermál og kjarnaþvermál, venjulega á milli 8 og 10 míkron, og geta sent einn sjónham, með stóra flutningsbandbreidd og langa sendingarfjarlægð.

Sendingareiginleikar: Einhams trefjatengd leysidíóða getur viðhaldið heilleika ljósleiðarmerkja og dregið úr sendingartapi og er hentugur fyrir langa-fjarlægð, há-hraða ljósleiðarasamskiptakerfi.

Notkunarsviðsmyndir: Vegna framúrskarandi flutningsárangurs eintengdra leysidíóða, eru þær mikið notaðar í sjónmælingum og prófunarsviðum eins og stórborgarnetum og burðarnetum sem krefjast mikillar nákvæmni og mikillar stöðugleika.

Einkenni multimode trefjatengdrar leysidíóða eru:

Aðlögunarhæfni trefja: Multimode trefjatengd leysidíóða hentar fyrir multimode trefjar, sem hafa stærri kjarnaþvermál, venjulega á milli 50 og 400 míkron, og geta sent margar ljósstillingar.

Sendingareiginleikar: Þrátt fyrir að multimode trefjatengd leysidíóða hafi lágan framleiðslukostnað og auðvelt sé að tengja hana, hentar hún fyrir stutta-vegalengdar, lág-trefjasamskiptakerfi. Hins vegar, vegna sendingar margra ljósstillinga, geta vandamál eins og dreifing ham átt sér stað, sem leiðir til lækkunar á merkjagæðum.

Notkunarsviðsmyndir: Multimode trefjatengd leysidíóða hentar betur fyrir stutt-vegalengd, lág-hraða ljósleiðarasamskiptakerfi, eins og staðbundin netkerfi.

Í stuttu máli er helsti munurinn á einstillingu trefjatengdri leysidíóðu og multimode trefjatengdri leysidíóðu að þeir styðja mismunandi gerðir ljósleiðara. Einhams trefjatengd leysidíóða hentar fyrir langa-fjarlægð, há-trefjasamskiptakerfi, á meðan multimode trefjatengd leysidíóða hentar fyrir stutt-vegalengd, lág-trefjarsamskiptakerfi.

Bylgjulengdar stöðugt tækni trefjatengdra leysidíóða er tækni sem tryggir að bylgjulengd ljóssins sem leysir díóðan gefur frá sér haldist stöðug. Með bylgjulengdarlæsingu er hægt að tryggja að úttaksbylgjulengd leysisins haldist óbreytt innan ákveðins sviðs og verður ekki fyrir áhrifum af umhverfisþáttum eins og hitabreytingum.

Bylgjulengdar stöðugt tækni trefjatengdra leysidíóða byggir aðallega á magni Bragg grating (VBG) og annarri tengdri tækni. VBG dregur úr næmni fyrir umhverfishita og titringi með Bragg-risti (R-VBG) með endurkastandi rúmmáli og nær þar með bylgjulengdarstöðugleika og línubreiddarþjöppun há-hálfleiðaraleysis. Þessi tækni velur endurgjöfarbúnaðinn þannig að ljósbylgjan sem hver eining gefur frá sér í ytra holrými leysirfylkisins er valið endursnúið aftur í aðliggjandi einingu, þar með náð fasalæsingu ytra hola leysirfylkisins, sem bætir gæði og stöðugleika geislaúttaksins til muna. ‌Bylgjulengdarstöðugleiki er mikið notaður, sérstaklega í forritum sem krefjast mikillar nákvæmni og stöðugleika. Til dæmis, í leysivinnslu, læknisfræðilegum forritum og samskiptakerfum, getur bylgjulengd stöðug leysidíóða veitt áreiðanlegri og stöðugri frammistöðu, tryggt stöðugan rekstur kerfisins og hágæða úttak. Að auki er bylgjulengd stöðug tækni einnig notuð í ljósleiðarasamskiptakerfum til að tryggja stöðugleika og áreiðanleika merkjasendingar.

TEC (thermoelectric cooler) í trefjatengdri leysidíóða er aðallega notað til að stjórna hitastigi leysisins til að tryggja stöðugan árangur leysisins. TEC heldur lykilstærðum eins og leysibylgjulengd, sjónafli og skilvirkni innan ákveðins sviðs með því að stjórna hitastigi og bæta þannig heildarafköst og áreiðanleika kerfisins.

Ljósmyndadíóða í trefjatengdu leysidíóðunni er aðallega notað til að taka á móti og greina sjónmerki, svo og til að veita viðbragðsstýringarmerki. Ljósdíóðan er notuð til að taka á móti ljósmerkjum sem send eru frá ljósleiðara og breyta þeim í rafmerki. Þessi umbreyting er byggð á ljósrafmagnsáhrifum, það er að segja að orka ljóseinda vekur rafeindaskipti til að mynda straum og gerir þannig grein fyrir ljósmerkjum. ‌ Í gegnum greint ljósmerkið getur ljósdíóðan veitt endurgjöf til að stjórna úttaksafli og stöðugleika leysidíóðunnar. Þetta hjálpar til við að tryggja gæði og skilvirkni leysirúttaksins. ‌

Thermistor í trefjatengdri leysidíóða er aðallega notaður til hitastýringar og verndar. ‌ Sem hitaskynjari geta hitamælir fylgst með hitastigi leysidíóða til að tryggja að þær starfi innan venjulegs hitastigssviðs og kveikja á verndarbúnaði þegar hitastigið er of hátt til að koma í veg fyrir skemmdir á búnaði‌

Rauði miðunargeislinn í trefjatengdu leysidíóðunni er aðallega notaður til að sýna fókus, sem hjálpar til við að stilla sendingarleið leysisins og nákvæma staðsetningu.

Helstu kostir aftengjanlegra trefja í leysidíóða eru meðal annars auðvelt viðhald og skipti, aukinn sveigjanleiki og endingartími búnaðarins. ‌

Í fyrsta lagi gerir losanleg hönnun ljósleiðarans viðhald og skipti þægilegra. Þegar ljósleiðarinn er skemmdur eða þarf að uppfæra getur notandinn auðveldlega fjarlægt ljósleiðarann ​​til að skipta um án þess að þurfa flóknar viðgerðir á öllu tækinu, sem sparar tíma og kostnað. ‌

Í öðru lagi bætir þessi hönnun sveigjanleika búnaðarins. Þar sem hægt er að aftengja ljósleiðarann ​​geta notendur valið mismunandi gerðir eða forskriftir ljósleiðara í samræmi við mismunandi umsóknarkröfur án þess að þurfa að kaupa allt tækið, sem er sérstaklega gagnlegt í tilvikum þar sem notkunarsviðið er mismunandi. ‌

Að lokum hjálpar losanleg hönnun ljósleiðarans einnig til að auka endingartíma búnaðarins. Með því að skipta um ljósleiðara reglulega er hægt að forðast að frammistaða alls kerfisins verði fyrir áhrifum af öldrun eða skemmdum á ljósleiðara og lengja þannig endingartíma búnaðarins. ‌

Brandnew Technology, einn af leiðandi framleiðendum og birgjum díóða leysir í Kína, hefur faglega verksmiðju sem framleiðir hágæða trefjatengdan díóða leysir, trefjadíóða, trefjatengdan leysir, multimode trefja leysir, einn ham trefja leysir og selur á samkeppnishæfu verði. Velkomin í heildsölu vörur okkar framleiddar í Kína.
