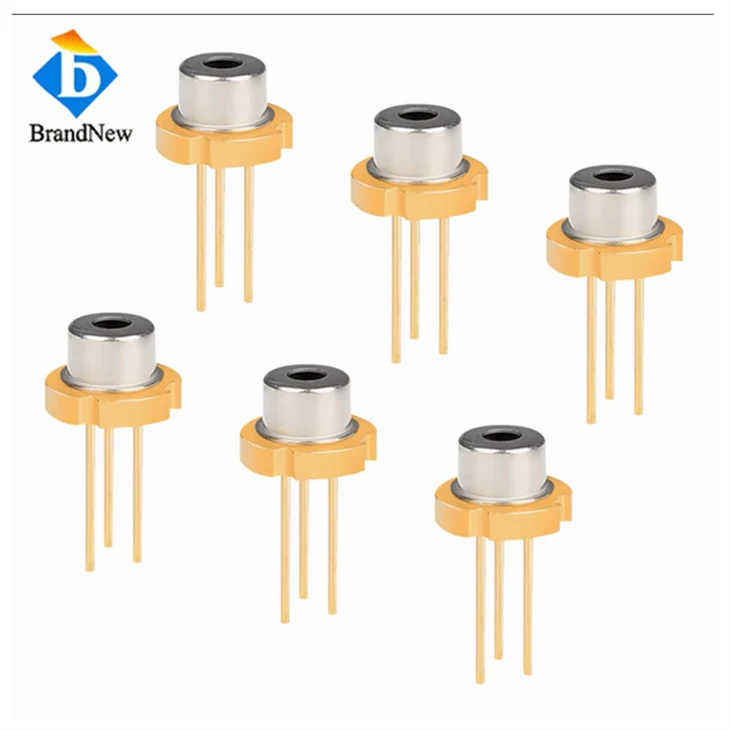

150mW 780nm TO Diode Laser
Eiginleikar:
- 5,6 mm TO-CAN pakki
- Lágur þröskuldur straumur
- Stöðug sveifla í einum láréttri stillingu
- Mikill framleiðsla og mikil halla skilvirkni
- Þar á meðal skjár PD
Umsóknir:
- Agnaskoðun
- Mælitæki
- Optískt diskminni
- Optískur mælitæki
- Optísk gagnavinnslutæki
Hann státar af fyrirferðarlítilli TO-pakka og tryggir auðvelda samþættingu í tæki sem eru -þvinguð í plássi á sama tíma og hann skilar stöðugu 150mW úttaksafli við 780nm-tilvalið fyrir nákvæmar ljósa-aðgerðir.
Innbyggt ljósdíóða (PD) gerir rauntíma-möguleika eftirlit með ljósafli og endurgjöfarstýringu kleift, sem tryggir framúrskarandi bylgjulengdarstöðugleika og úttakssamkvæmni jafnvel í erfiðu umhverfi.
Með lágum þröskuldsstraumi, mikilli raf-sjónumbreytingarskilvirkni og áreiðanlegri langtíma-virkni, jafnar þessi díóða leysir afl og orkunýtni. Sterk hönnun hans og -reyndur áreiðanleiki í iðnaði gerir hann að traustu vali fyrir forrit eins og sjónskynjun, leysir lækningatæki og iðnaðarjafnaðarkerfi.
Gagnablað
Vörunr: TO780PD015
Alger hámarkseinkunnir (Ta=25 gráður)
| Parameter | Tákn | Einkunn | Eining | |
| Geislandi kraftur | Pó | 150 | mW | |
| Bakspenna | Laser | VR | 2 | V |
| PIN-númer | VR(PIN) | 30 | V | |
| Krafteyðing | Pd(PIN) | 250 | mW | |
| Umhverfishiti í notkun | Topr | -10 til +60 | gráðu | |
| Geymsluhitastig | Tstg | -40 til +80 | gráðu | |
Raf-sjóneiginleikar (Ta=25 gráðu)
| Parameter | Tákn | Skilyrði | Min | Týp | Hámark | Eining | |
| Þröskuldarstraumur | Iþ | CW | 10 | 35 | 45 | mA | |
| Rekstrarstraumur | Iop | CW Po=150mW | 40 | 141 | 160 | mA | |
| Rekstrarspenna | Vop | CW Po=150mW | 2.0 | 2.5 | V | ||
| Sveiflubylgjulengd | λL | CW Po=150mW | 770 | 790 | nm | ||
| Geislunarhorn | Lárétt átt |
θ//*1 | CW Po=150mW | 7 | 9 | 13 | gr. |
| Lóðrétt átt |
θ□*1 | CW Po=150mW | 20 | 25 | 30 | gr. | |
| Mismunandi skilvirkni | η | CW Po=150mW/I | 0.7 | 0.9 | 1.2 | W/A | |
| PIN-mynd núverandi | IP | CW Po=150mW,VR(PIN) | 0.5 | mA | |||
| Bakstraumur (DC) | IR | VR(PIN)=15V | 0.1 | uA | |||
| Nákvæmni ljósáss | X átt | θX | CW Po=150mW | -2.0 | +2.0 | gr. | |
| Y átt | θY | CW Po=150mW | -3.0 | +3.0 | gr. | ||
Teikning:
